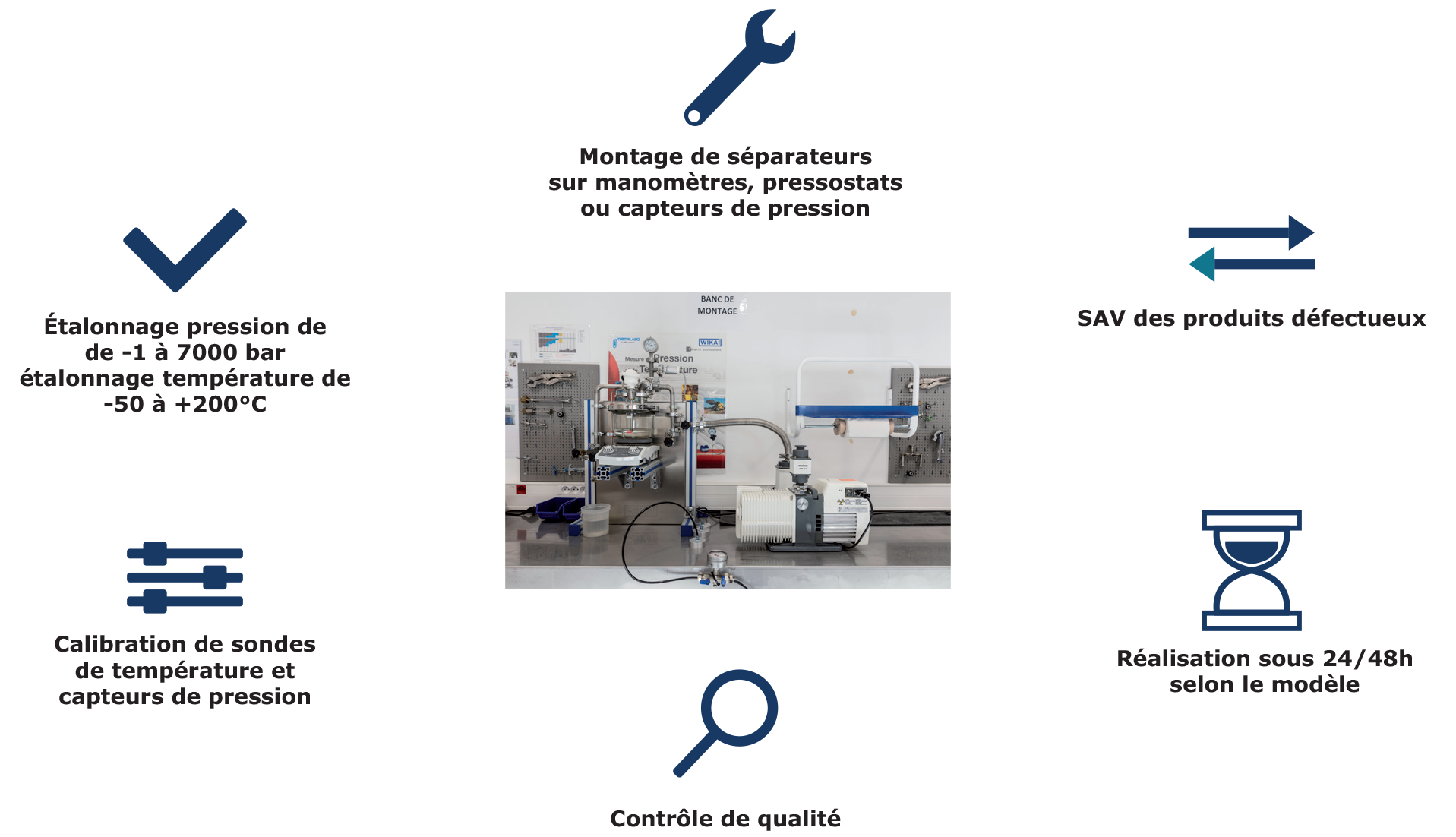

DISTRILABO propose de nombreux services concernant la mesure des fluides, liquides ou gazeux, dans l'industrie.
En plus de notre service après vente (S.A.V) dans le cadre de la vente de nos produits, nous proposons également le montage de séparateurs sur manomètres ou encore l'étalonnage de pression et de température.
Notre équipe d'experts techniques est aussi apte à contrôler la qualité des produits de mesure et de mettre en place des certifications.
Service après-vente des produits défectueux
Étalonnage pression et température
Montages de séparateurs (manomètres, capteur de pression etc.)
Certifications
Autres services

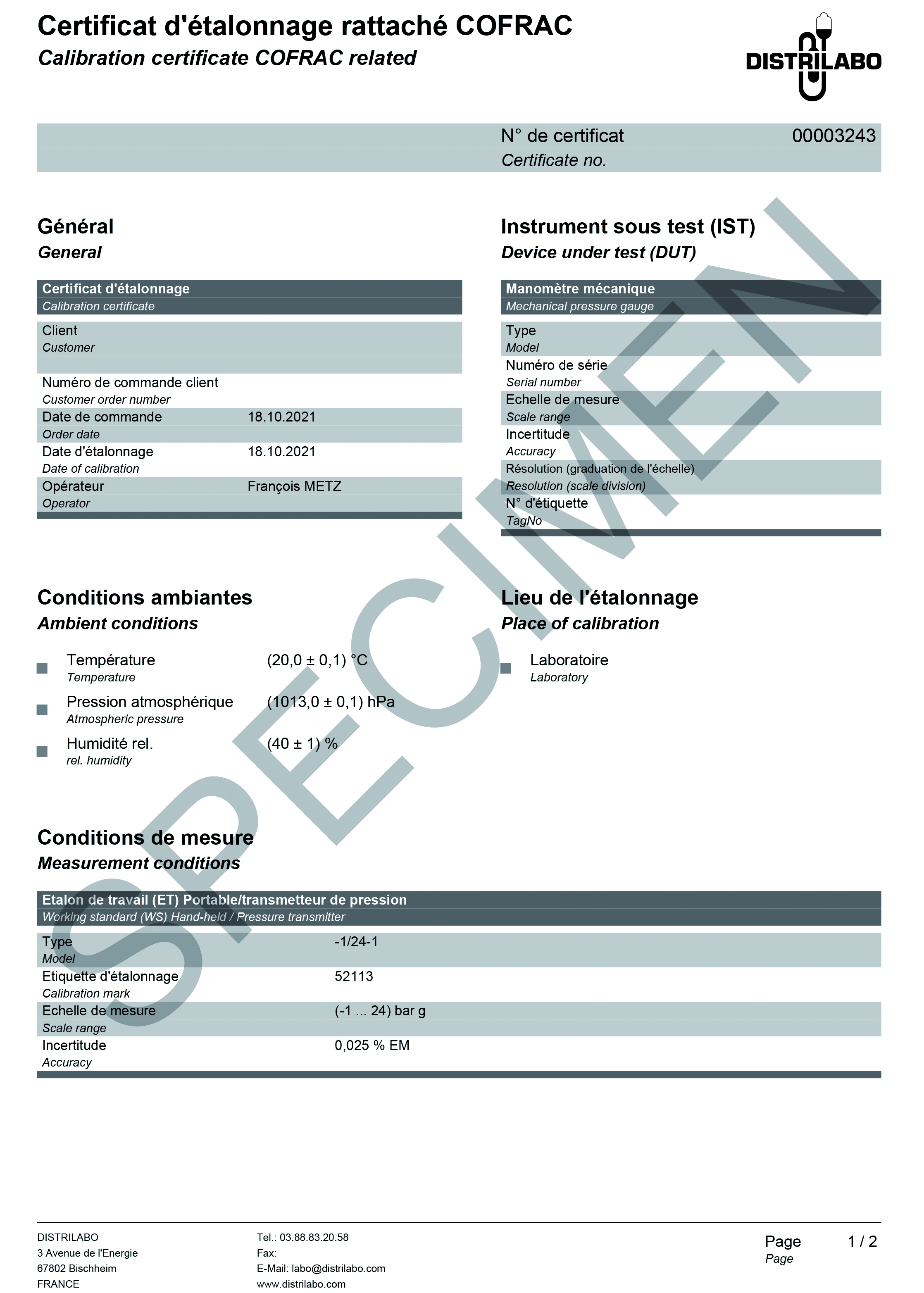

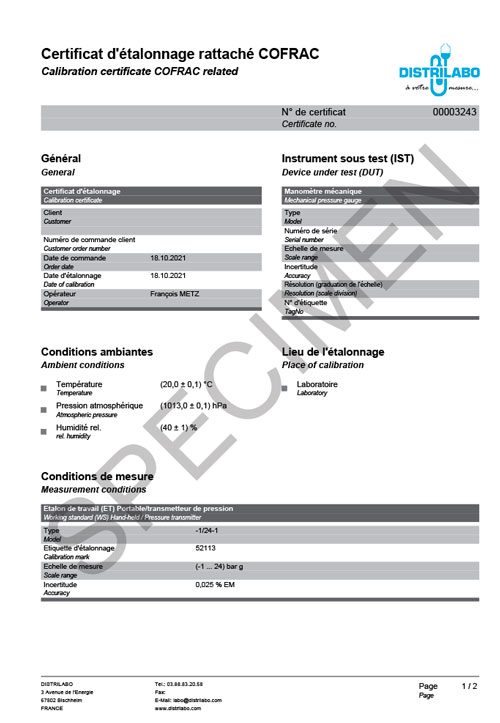

Le certificat d’étalonnage est un document certifiant la conformité et le bon fonctionnement d’un appareil de mesure. Il donne les résultats des mesures effectuées par rapport à un étalon et indique si l’exactitude des valeurs inscrites sur le manomètre est vérifiée.

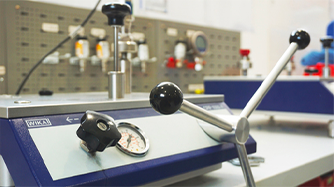

Nous utilisons un générateur de pression couplé à des capteurs de précision ± 0.025% de l'étendue de mesure pour certifier vos capteurs et vos instruments de pression. L’ensemble de nos capteurs étalons est Cofrac. Tous nos certificats sont rattachés Cofrac et conformes à la norme ISO3567.
Nos certificats répondent aux exigences des professionnels en matière de santé et de sécurité. Ils offrent une garantie de pérennité conférée par la reconnaissance officielle de la compétence technique.

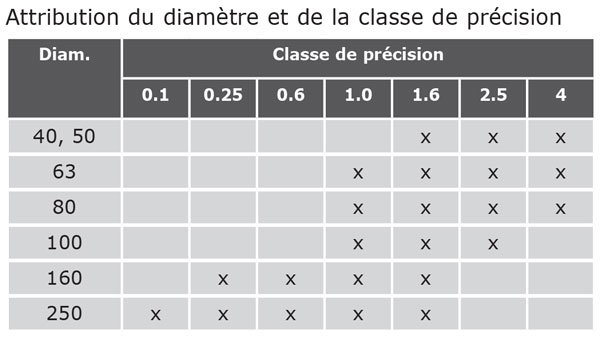

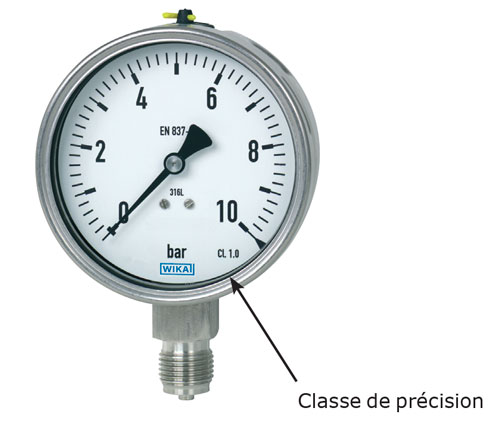

La classe de mesure du manomètre détermine la limite d'erreur permise. Elle est exprimée en pourcentage sur la valeur de la pleine échelle.
Les classes de mesure existantes selon la norme EN 837 sont les suivantes : 0.1, 0.25, 0.6, 1, 1.6, 2.5 et 4.
Pour les manomètres équipés d'une butée de zéro, la classe de mesure est applicable seulement sur une couverture de 10 à 100% de l'échelle.
Pour les manomètres qui ne sont pas équipés d'une butée de zéro, la classe de mesure est applicable seulement sur une couverture de 0 à 100% de l'échelle.
Afin de vérifier la classe de précision de vos instruments de mesure, nous comparons les valeurs données du manomètre en fonction d'un étalon ultra précis (± 0.025%).
ÉTAPE 1 - Montée en pression du manomètre jusqu'à la plage maximale, puis retour à la valeur 0.
ÉTAPE 2 - Réalisation de 5 ou 10 point en montée, descente, selon la classe de précision de l'appareil à vérifier. Le temps de stabilisation est de 1 min. sur chaque point cible.
ÉTAPE 3 - Pour éviter toute erreur d'appréciation, nous choisissons nos points cibles sur des valeurs figées sur le cadran et non entre 2 graduations.
CERTIFICAT 5 POINTS (réf. YCERTIF5M) - 5 relevés de mesure.
Pour tout manomètre.
CERTIFICAT 10 POINTS (réf. CERTIF) - 5 relevés de mesure en montée, 5 relevés de mesure en descente.
Pour tous les manomètres de classe 1 en Ø 100 et Ø 160 / 1,6 en Ø 63 et Ø 100 / 2.5 en Ø 40, Ø 50 et Ø 63.
CERTIFICAT 20 POINTS (réf. CERTIFDI) - 10 relevés de mesure en montée, 10 relevés de mesure en descente.
Pour tous les instruments de mesure 'manomètres et capteurs) de classe < 1.
Nous préconisons ce certificat pour tous vos contrôles de pression électronique.
CERTIFICAT HAUTE PRESSION - 5 points de mesure en montée, 5 points de mesure en descente.
TOUS NOS CERTIFICATS SONT RATTACHÉS COFRAC ET SONT CONFORMES À LA NORME ISO3567.

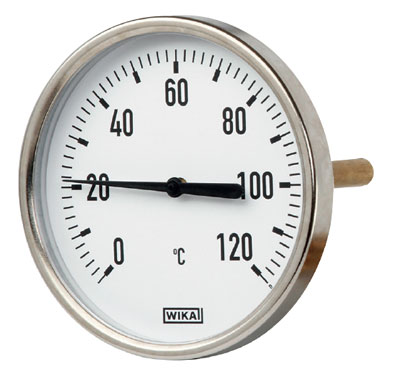

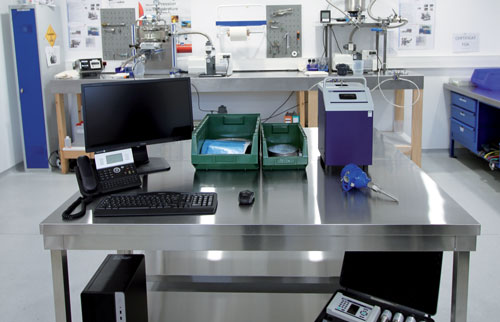

Il est fondamental de pouvoir tester rapidement des thermomètres lorsque la sécurité de fonctionnement de machines et d’installations dépend de leur exactitude. C’est pourquoi nous utilisons un four d’étalonnage qui permet de tester tous vos thermomètres ou sondes de température de -50 à 200°C.
La classe de mesure détermine la limite d'erreur permise.
Il existe deux classes pour les thermomètres : la classe 1 et la classe 2.
Les normes sont : EN 10190 pour les thermomètres bimétalliques et DIN 16195 pour les thermomètres en verre industriel. Elle est exprimée en valeur brute en fonction de l'étendue de mesure ( de ± 1°C à ± +5°C).
ÉTAPE 1 - Immersion de la sonde.
ÉTAPE 2 - Stabilisation de la température dans le four étalon, permettant de déterminer les points de mesure.
CERTIFICAT 5 POINTS (réf. YCERTIF5M) - 3 relevés de température.
Points supplémentaires sur demande.
Chaque certificat possède un numéro unique et n’est valable qu’une année à partir de sa date d’édition. Passée cette période nous vous proposons de retourner votre matériel à notre laboratoire afin de procéder à un réétalonnage.
Faites votre demande de réétalonnage à devis@distrilabo.com
N’hésitez pas à nous retourner vos instruments de mesure pour que notre laboratoire les certifie. Notre service est à votre disposition quelque soit la marque de la sonde.
CERTIFICATS SELON LA NORME NF EN10204
Certificat 2.1 de conformité à la commande. Celui-ci atteste que les pièces commandées ont bien été fabriquées en conformité avec les normes standards autorisées. La conformité des matières premières utilisées est garantie par un contrôle qualité. Les certificats de conformité peuvent être établis pour tout type de produits : manomètre, thermomètre, siphon, robinet, manifold, etc.
Certificat 2.2 formel de conformité de l’instrument fabriqué « selon les règles de l’art ».
Certificat 3.1 matière(s) des parties en contact avec le fluide (avec traçabilité matière).
N'hésitez pas à nous faire part de toute autre demande de certificat à devis@distrilabo.com

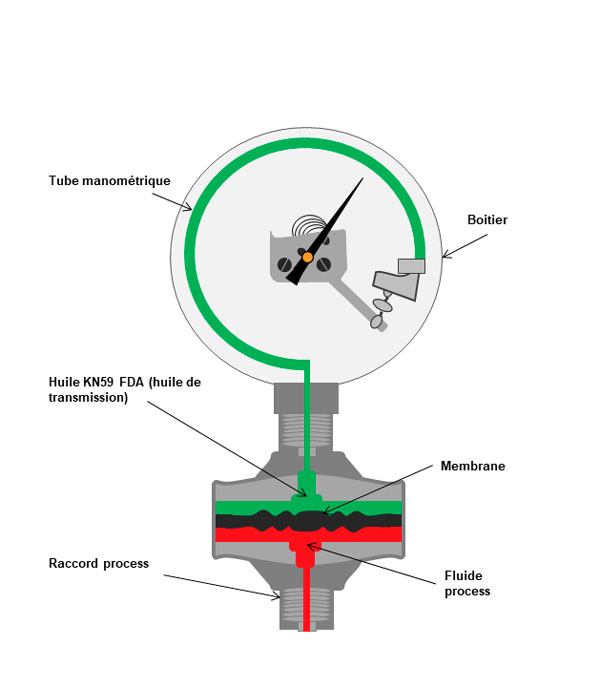

Un séparateur est un composant additionnel qui protège un instrument de mesure de pression ou un transmetteur de process. Il transfère le fluide vers l'appareil de mesure en se plaçant entre le fluide et celui-ci.
L'utilisation d'une membrane séparatrice permet donc d'isoler son instrument de tout fluide corrosif, agressif, hétérogène, abrasif, visqueux ou toxique. La séparation du fluide est obtenue par une membrane élastique scellée au corps du séparateur.
Ce type de montage convient pour vos manomètres et tout autre type de contrôleur de pression. Nous vous proposons un large choix de montages séparateurs, adaptés à tous les types de process.
Nos bancs de montage et nos techniciens sont habilités par le leader mondial WIKA.
Applications :
ÉTAPE 1 - Nous assemblons l'instrument de mesure avec le séparateur.
ÉTAPE 2 -Une fois le montage sur le banc, il est tiré à vide pendant 20 à 30 min.
ÉTAPE 3 - Lorsqu'il n'y a plus d'air, nous injectons de l'huile KN59 et scellons le montage.
ÉTAPE 4 - L'ensemble est alors testé sur notre banc d'étalonnage.
Vous trouverez plus d'informations sur notre service de certification ici.
Application : industrie process, industrie chimique, industrie pétrochimique, traitement des eaux

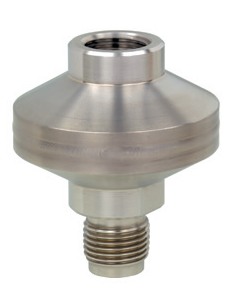

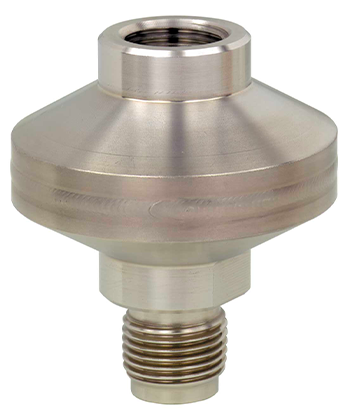

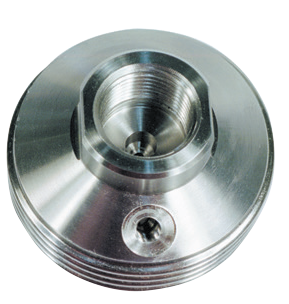

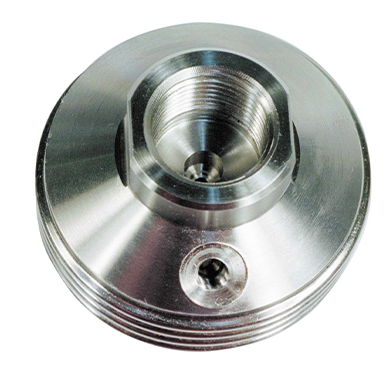

Monobloc

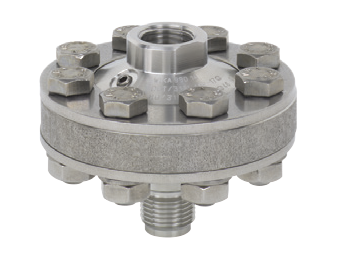

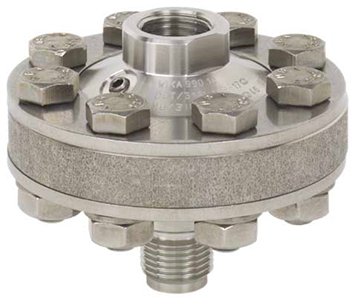

Démontable
Application : industrie process, industrie chimique, industrie pétrochimique, traitement des eaux

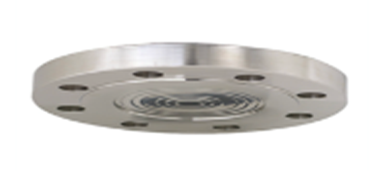

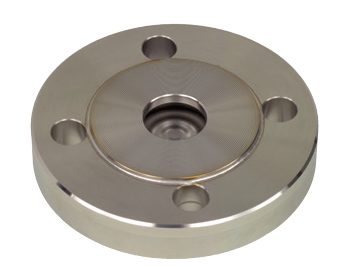

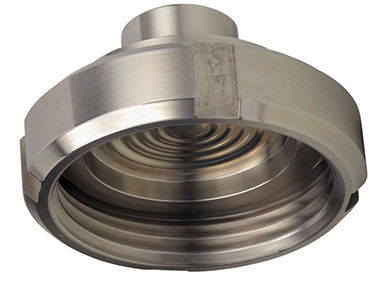

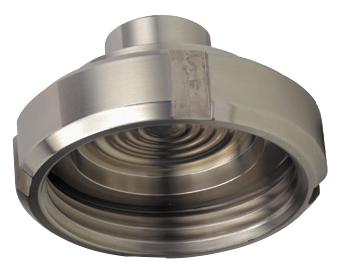

Bride
Application : agro-alimentaire, pharmaceutique

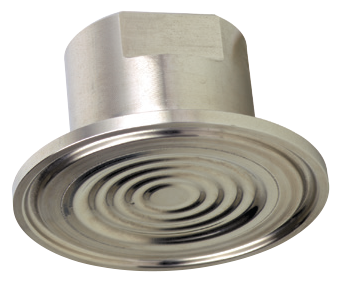

SMS
DIN

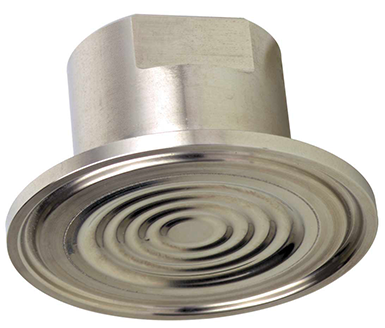

CLAMP
Tous nos montages standards sont diponibles dans la section pression (manomètre mécanique monté sur séparateur) de notre catalogue.
Les séparateurs et les manomètres sont stockés dans nos locaux ce qui vous assure un traitement express en moins de 48h.
Il est possible également de réaliser des montages sur capteurs / pressostats / manomètres digitaux / sur capillaire / avec ailette de refroidissement sur demande.
Veuillez nous envoyer les informations suivantes avec votre demande à devis@distrilabo.com
PMax : __________ bar
T°C process : de __________ °C à __________ °C
T°C du fluide __________ °C
Type d'instrument : manomètre mécanique / manomètre digital / capteur / pressostat
Étendue de mesure : __________
Position du raccord : verticale / arrière
Info supplémentaire __________
Type de séparateur : __________
DN du raccord : __________
PN : __________
Info supplémentaire __________

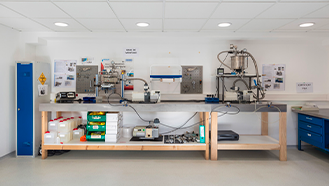

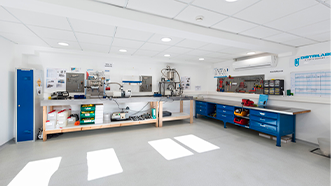

DISTRILABO vous propose de nombreux services à l'aide de son laboratoire et de ses experts techniques.
Ci-joint une liste non exhaustive de types de services proposés. Pour plus d'information, il vous suffit d'envoyer un mail à devis@distrilabo.com ou de nous téléphoner au 03 88 83 20 58.
Montage en panneau avec collerette avant - La lunette du manomètre est remplacée par une lunette avec des pattes tangentielles pour l’encastrement. La collerette est un disque additionnel qui vient se positionner par-dessus les pattes de la lunette et du panneau.
Montage sur paroi avec collerette arrière - La collerette arrière se monte sur le manomètre à l’aide de pattes qui viennent se prendre dans les encoches présentes sur le boîtier de l’instrument.
Montage sur série 216, 232-50, 233-50, 213-53 et 213-40.
Montage d'aiguille suiveuse + bague baïonnette - La bague d’origine est remplacée par une bague baïonnette qui permet le réglage de l’aiguille suiveuse. Ce système permet de connaître à tout moment la pression maximum que l’installation a atteint.
Montage uniquement possible sur les diamètres 100 et 160.
Montage d'aiguille repère - Ce montage permet une meilleure visualisation de la pression en plaçant une aiguille qui sera la référence de la mesure.
Montage sur série 232-50 et 212-20.
Vis amortisseuse - Pour une meilleure protection de l’instrument de mesure nous vous proposons d’emboutir une vis amortisseuse à l’intérieur de l’élément de mesure. Cela permet, par exemple, d'éviter les coups de bélier.
Convient aux applications haute pression.

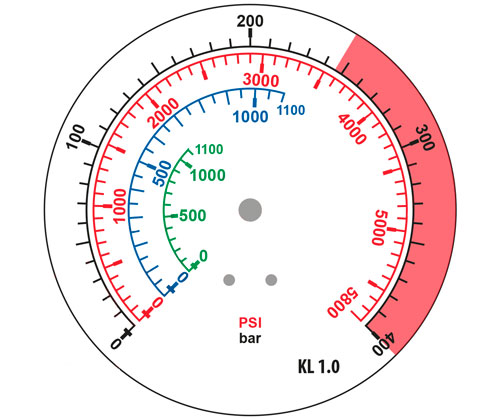

Nous vous proposons de personnaliser le cadran de vos manomètres en Ø 100. Il est possible de personnaliser le logo, la zone de couleur, de faire une graduation spécifique (PSI, Newton, Kn/T, mmHg etc.)
Résultat en deux semaines !
Possible uniquement sur série 232-50.
Pour toutes vos demandes spécifiques, devis@distrilabo.com
Sur certaines applications, un manomètre peut rencontrer des chocs dynamiques et des vibrations. La glycérine est utilisée pour amortir les vibrations et protéger les composants mécaniques du manomètre.
La glycérine est utilisée pour des applications admettant une température comprise entre -20 °C et 80 °C. Au delà, il est nécessaire d'utiliser du gel de silicone pour hautes températures (GEL98).
Nous remplissons vos manomètres sur les différents diamètres de la série 232-50. D'autres modèles sont également disponibles préalablement remplis : séries 213, 216.
Toute notre équipe se tient à votre disposition pour vous guider, partager ses connaissances techniques et vous aider à codifier vos produits.
Vos demandes sont traitées en 24/48h. N’hésitez pas à nous contacter aux adresses ci-dessous en fonction de vos demandes.
