NOS MONTAGES SÉPARATEURS

Un séparateur est un composant additionnel qui protège un instrument de mesure de pression ou un transmetteur de process. Il transfère le fluide vers l'appareil de mesure en se plaçant entre le fluide et celui- ci.
L’utilisation d’une membrane séparatrice permet donc d’isoler son instrument de tout fluide corrosif, agressif, hétérogène, abrasif, visqueux ou toxique.

La séparation du fluide est obtenue par une membrane élastique scellée au corps du séparateur.

Ce type de montage convient pour vos manomètres et tout autre type de contrôleurs de pression.

Applications :laboratoire_6.png

Nous vous proposons un large choix de montages séparateurs, adaptés à tous les types de process. Tous nos montages sont testés et réalisés sous 48h. Nos bancs de montage ainsi que nos techniciens sont habilités par le leader mondial WIKA.

MODE OPÉRATOIRE

Nous assemblons l’instrument de mesure avec le séparateur.

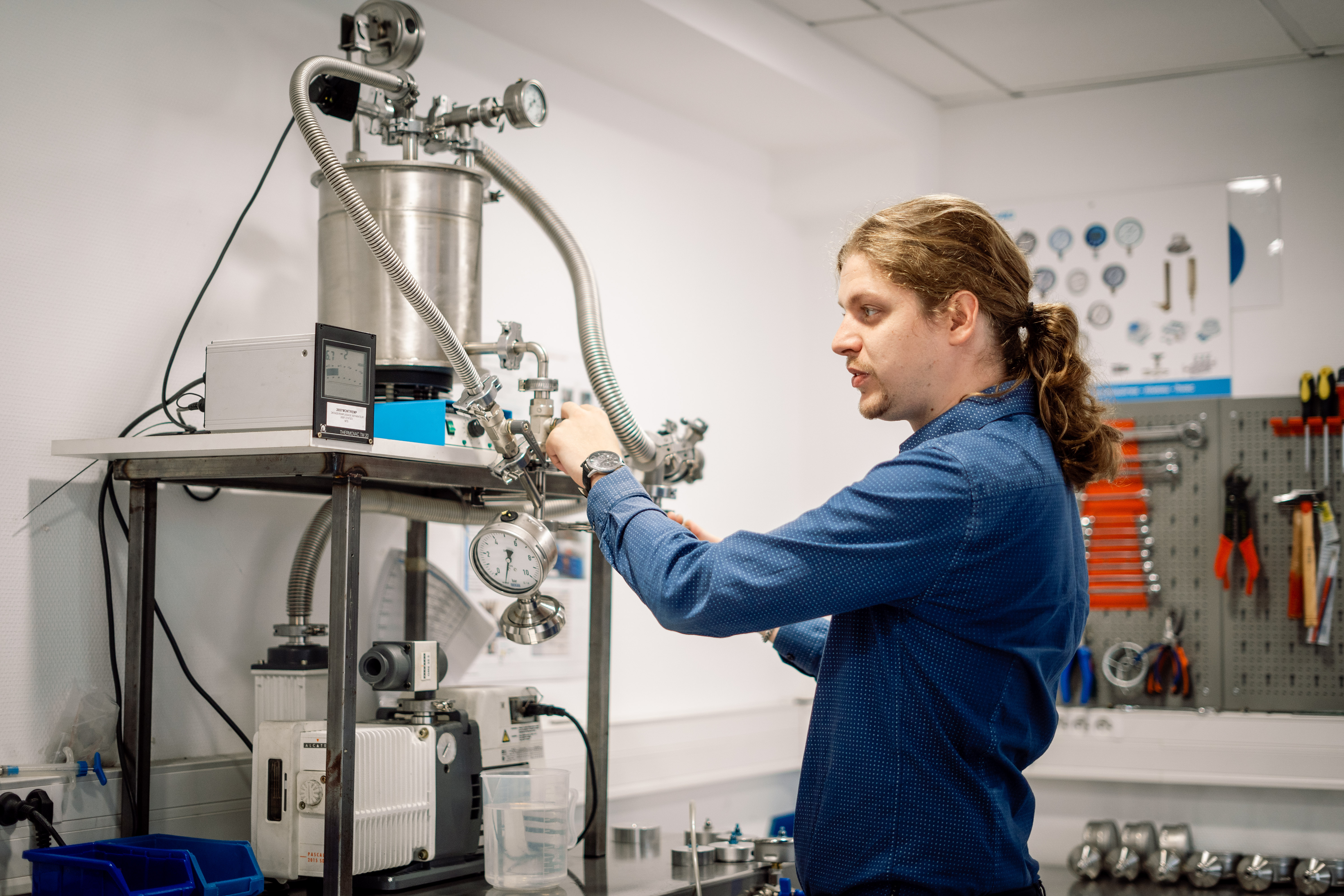

Une fois le montage sur le banc, il est tiré à vide pendant 20 à 30 minutes. Une fois qu'il n'y a plus de présence d'air nous injectons de l’huile KN59 et scellons le montage.
L’ensemble est ensuite testé sur notre banc d'étalonnage.

NOS SÉPARATEURS

Raccord fileté

Application : industrie process, industrie chimique, industrie pétrochimique, traitement des eaux


Monobloc


Démontable

Raccord à bride

Application : industrie process, industrie chimique, industrie pétrochimique, traitement des eaux


Bride

Raccord fileté

Application : agro-alimentaire, pharmaceutique


SMS


DIN


CLAMP

Applications


NOS RÉALISATIONS

Tous nos montages standard sont disponibles page (voir Kevin)

Les séparateurs et les manomètres sont stockés chez nous ce qui assure un traitement express.

Possibilité de montage sur capteurs / pressostats / manomètres digitaux / sur capillaire / avec ailette de refroidissement sur demande

Renseignements à compléter pour vos demandes

Condition process

Pmax : _____ bar

T°C process : de _____ °C à _____ °C

T°C du fluide : _____ °C

Instrument de mesure

Type d'instrument :

  • manomètre mécanique
  • manomètre digital
  • capteur
  • pressostat

Étendue de mesure : _____

Position du raccord :

  • vertical
  • arrière

Info supplémentaire : __________

Raccord process

Type de séparateur : __________

DN du raccord : _____

PN : _____

Info supplémentaire : __________


Montage d’accessoires

Montage en panneau avec collerette avant

La lunette du manomètre est remplacée par une lunette avec des pattes tangentielles pour l’encastrement.
La collerette est un disque additionnel qui vient se positionner par-dessus les pattes de la lunette et du panneau.

Montage sur paroi avec collerette arrière

La collerette arrière se monte sur le manomètre à l’aide des pattes qui viennent se prendre dans les encoches présentes
sur le boîtier de l’instrument.
Découvrez les différents montages.
Sur série : 216, 232-50, 233-50, 213-53, 213-40

Montage d’aiguille suiveuse + bague baïonnette

La bague d’origine est remplacée par une bague baïonnette qui permet le réglage de l’aiguille suiveuse à
tout moment.
Ce système permet au client de connaître à tout moment la pression maximum que l’installation à atteinte.

Uniquement possible sur les diamètres 100 et 160.

Montage d’aiguille repère

Permet une meilleure visualisation de la pression.

Sur série : 232-50, 212-20

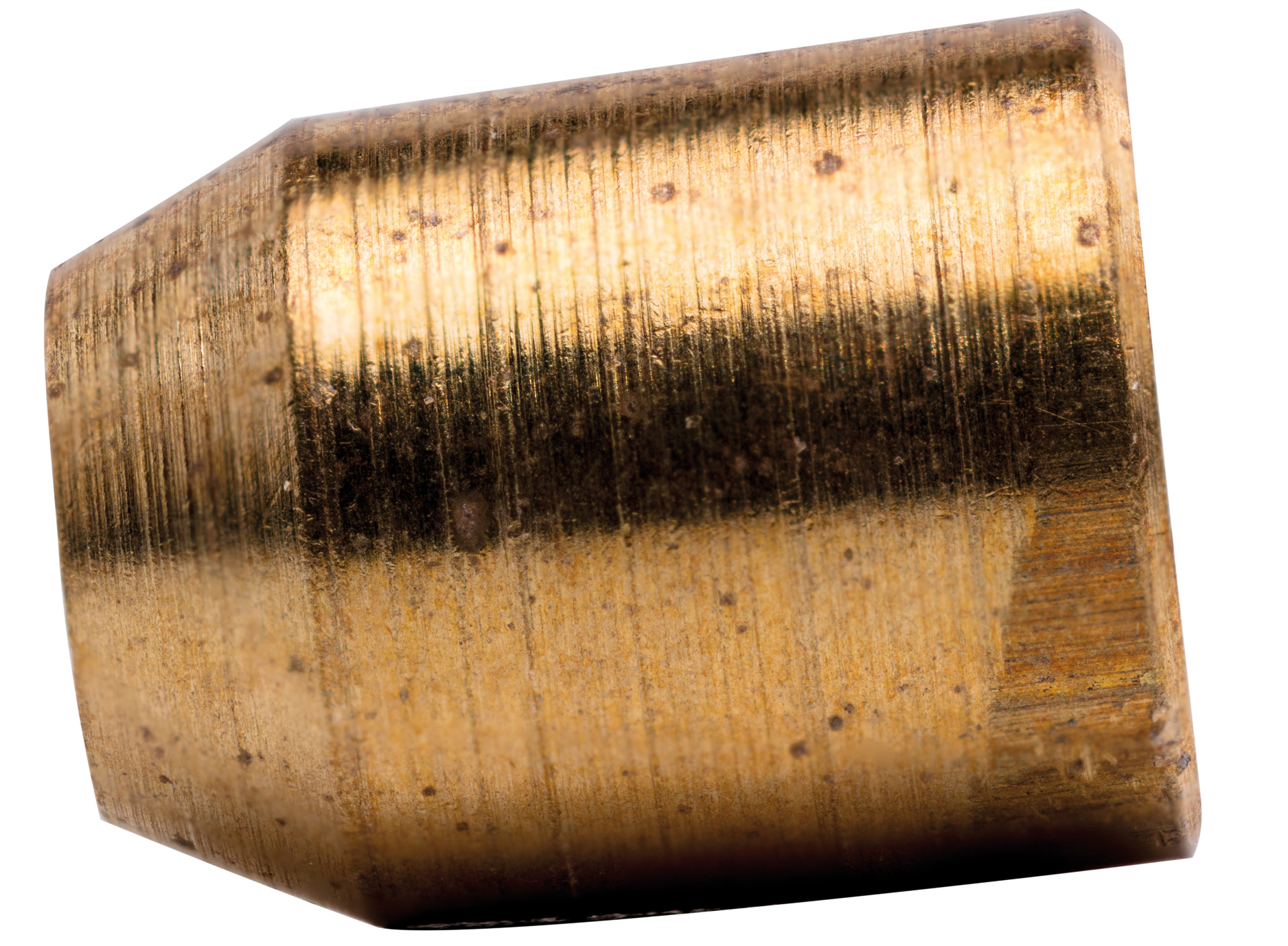

Vis amortisseuse

Pour une meilleure protection de l’instrument de mesure nous vous proposons d’emboutir une vis amortisseuse à
l’intérieur de l’élément de mesure.

Pour application haute pression.
Exemple : évite les coups de bélier


Cadran spécifique

Nous vous proposons de personnaliser le cadran de vos manomètres en Ø100.

Personnalisation de cadran spécifique sous 1 semaine !

Exemple de personnalisation : logo client, zone de couleur, graduation spécifique (PSI, Newton, Kn/T, mmHg…)

Uniquement sur série 232-50.

Pour toutes demandes de cadran spécifique nous consulter devis@distrilabo.com

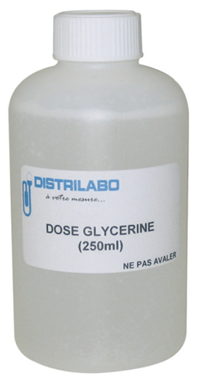

Remplissage

Sur certaines applications, un manomètre peut rencontrer des chocs dynamiques et des vibrations. La glycérine amortit les vibrations
et soulage les composants mécaniques du manomètre.

Utilisation : La glycérine est utilisée pour des applications admettant une température comprise entre –20°C et 80°C.
Au-delà, il est nécessaire d’utiliser du gel de silicone pour hautes températures (GEL98).

Nous remplissons vos manomètres sur les différents diamètres de la série 232-50.

Calibration

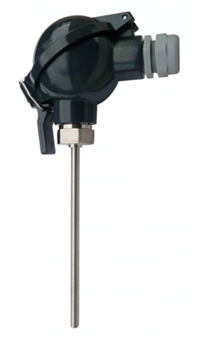

Calibration de Sonde PT100


Définissez votre signal de sortie électrique pour une lecture de mesure plus précise.


Autres

Tarage de limiteur de pression

Les limiteurs de pression réglables sont destinés à protéger les manomètres contre l’effet des pressions dépassant leur pression nominale.

Remplacement

Changement de vitre sur série 232-50 Ø100
